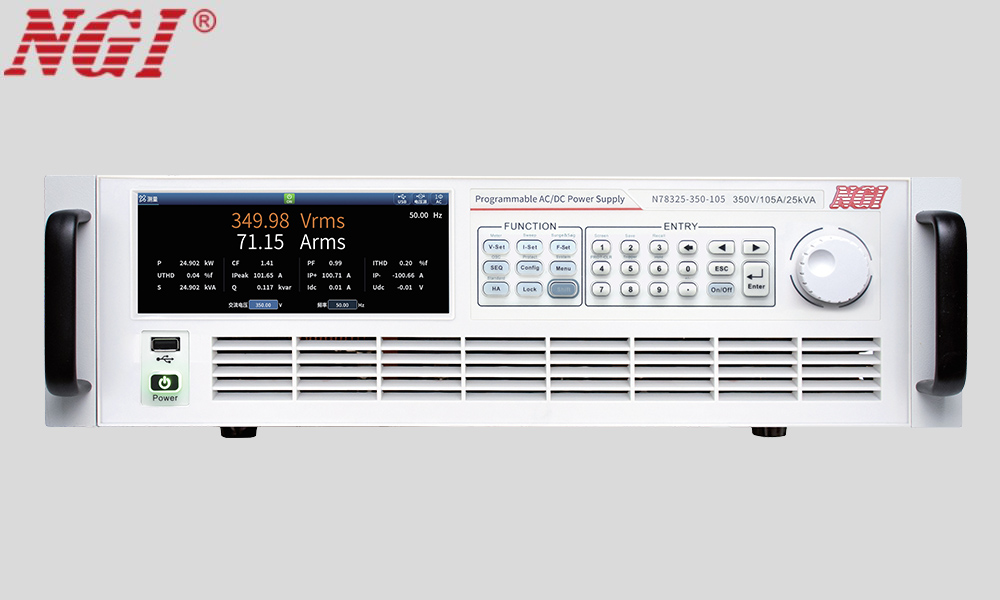

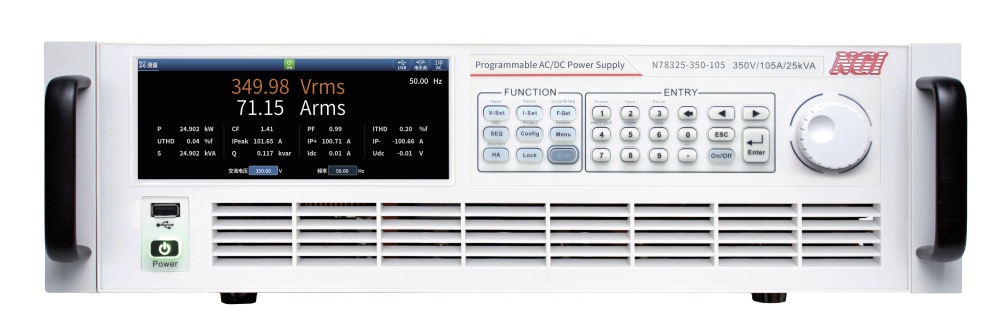

N78300 शृङ्खला प्रोग्रामेबल एसी पावर सप्लाई

N78300 शृङ्खला एक उच्च-शक्ति प्रोग्रामेबल AC/DC पावर सप्लाई हो जसले व्यापक सुरक्षा सुविधाहरू सहित AC, DC, AC+DC, र DC+AC आउटपुट मोडहरू प्रदान गर्दछ। शृङ्खलाले विविध अनुप्रयोग परिदृश्यहरू समायोजन गर्न चयनयोग्य एकल-चरण वा तीन-चरण आउटपुट कन्फिगरेसनहरूलाई समर्थन गर्दछ। अनुक्रम मोड, मनमानी तरंगरूप सम्पादन, स्वीप मोड, र सर्ज र स्याग मोडले सुसज्जित, N78300 शृङ्खलाले उन्नत परीक्षण आवश्यकताहरूको विस्तृत दायरा पूरा गर्दछ। यो विद्युतीय सवारी साधन, स्मार्ट घरेलु उपकरणहरू, 3C उपभोक्ता इलेक्ट्रोनिक्स, LED प्रकाश, र अन्य अनुप्रयोगहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

जांच

मुख्य विशेषताहरु

● उच्च पावर घनत्व डिजाइन जसले 3U चेसिसमा 25kVA प्रदान गर्दछ, पावर विस्तारको लागि समानान्तर क्षमताको साथ 50 औं अर्डर सम्म हार्मोनिक सिमुलेशन र विश्लेषण।

● भोल्टेज दायरा: ०–३५०V (LN)

● आउटपुट फ्रिक्वेन्सी दायरा: समायोज्य भोल्टेज र फ्रिक्वेन्सी स्ल्यू दरको साथ १-५०० हर्ट्ज

● प्रोग्रामेबल स्विच-अन/स्विच-अफ चरण कोण: ०–३६०°

● हार्मोनिक र अन्तर-हार्मोनिक विकृति तरंगरूप संश्लेषण र विश्लेषण

● चार आउटपुट मोडहरू समर्थन गर्दछ: AC, DC, AC+DC, DC+AC

● मानक इन्टरफेसहरू: USB, CAN, LAN, डिजिटल I/O; वैकल्पिक GPIB, RS232

● चयनयोग्य एकल-चरण, तीन-चरण, र उल्टो-चरण आउटपुट मोडहरू

● Modbus-RTU, SCPI, CANopen, र अन्य सञ्चार प्रोटोकलहरूलाई समर्थन गर्दछ

● विविध परीक्षण आवश्यकताहरू समायोजन गर्न प्रोग्रामेबल भोल्टेज र वर्तमान स्ल्यू दर

● स्पष्ट परीक्षण जानकारीको लागि ६.८ इन्चको उच्च-परिभाषा LCD डिस्प्ले

अनुप्रयोग फिल्डहरू

● विद्युतीय सवारी साधन र चार्जिङ पूर्वाधार: अन-बोर्ड चार्जर, मोटर ड्राइभ, चार्जिङ स्टेशन, माइक्रोग्रिड प्रणालीहरू

● पावर इलेक्ट्रोनिक्स र विद्युतीय उपकरण: UPS अटुट विद्युत आपूर्ति, परिवर्तनशील आवृत्ति ड्राइभ, स्विचिङ विद्युत आपूर्ति

● उपभोक्ता इलेक्ट्रोनिक्स र घरेलु उपकरणहरू: पावर एडेप्टर, टेलिभिजन, रेफ्रिजरेटर, एयर कन्डिसनर, एलईडी ड्राइभरहरू, र थप

● एयरोस्पेस र एभियोनिक्स: एयरबोर्न उपकरण, विमान विद्युतीय शक्ति प्रणाली, एभियोनिक्स परीक्षण

● चिकित्सा उपकरणहरू: ECG, CT, MRI, भेन्टिलेटरहरू, सर्जिकल रोबोटहरू, र थप

प्रकार्य र फाइदा

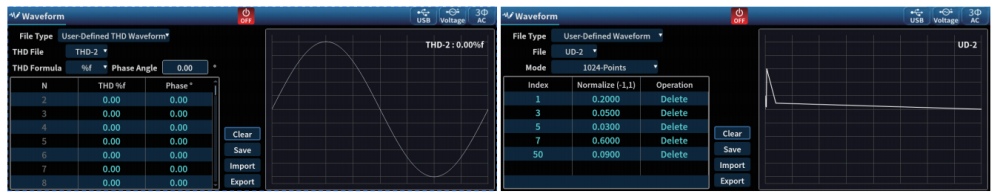

व्यापक ग्रिड गल्ती र वेभफॉर्म सिमुलेशन

मानक तरंगरूप आउटपुट: शुद्ध साइन तरंगहरूको अतिरिक्त, प्रयोगकर्ताहरूले त्रिकोण, सटुथ, वर्ग, र ट्रापेजोइडल तरंगहरू सहित गैर-मानक तरंगरूपहरू परिभाषित र आउटपुट गर्न सक्छन्। उपकरणमा निर्मित IEC61000-4-11/4-13/4-14/4-27/4-29 परीक्षण अनुपालन तरंगरूपहरू पनि छन्, जसले भोल्टेज स्याग्स/स्वेल, फ्रिक्वेन्सी विचलन, फेज जम्प, र भोल्टेज फ्लिकर जस्ता जटिल ग्रिड अवस्थाहरूमा परीक्षण (DUT) सहिष्णुता अन्तर्गत उपकरणको मूल्याङ्कन सक्षम पार्छ।

उच्च शक्ति घनत्व, मोड्युलर डिजाइन

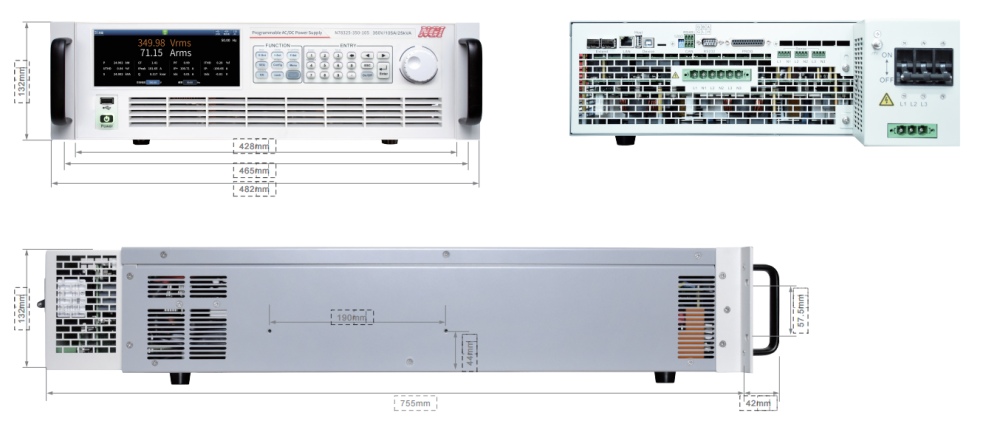

N78300 शृङ्खलाले उच्च पावर घनत्व डिजाइन प्रयोग गर्दछ, जसले उच्च पावर आवश्यकताहरूमा लचिलो स्केलिंगको लागि समानान्तर विस्तार क्षमताको साथ कम्प्याक्ट १९ इन्च/३U चेसिसमा २५kVA प्रदान गर्दछ। परम्परागत AC पावर आपूर्तिहरूको दोब्बर आउटपुट पावरको साथ

उही पदचिह्नको आधारमा, N78300 श्रृंखलाले उच्च-शक्ति परीक्षण परिदृश्यहरूमा परीक्षण ठाउँलाई उल्लेखनीय रूपमा बचत गर्छ, थप र्याक वा प्रयोगशाला विस्तारको आवश्यकतालाई हटाउँछ र ग्राहक परीक्षण लागतलाई प्रभावकारी रूपमा घटाउँछ।

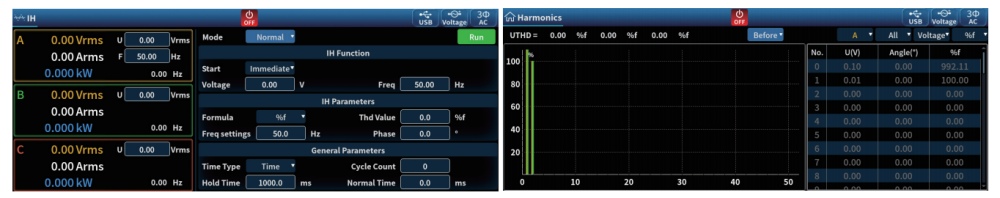

हार्मोनिक/अन्तर-हार्मोनिक सिमुलेशन

N78300 श्रृंखलाले प्रत्येक हार्मोनिकको लागि स्वतन्त्र आयाम र चरण सेटिङहरूलाई समर्थन गर्दछ, जसले विशिष्ट परीक्षण आवश्यकताहरू पूरा गर्ने आवधिक विकृति तरंगहरू उत्पन्न गर्न 50 औं हार्मोनिक (50Hz/60Hz आधारभूत आवृत्तिमा) सम्मको सिमुलेशन सक्षम गर्दछ। उपकरणमा द्रुत सम्झना र परीक्षणको लागि 30 प्रिसेट हार्मोनिक विकृति तरंगहरू छन्। N78300 श्रृंखलाले एकल-चरण हार्मोनिक्स, तीन-चरण हार्मोनिक्स, र असंतुलित तीन-चरण हार्मोनिक आउटपुटलाई समर्थन गर्दछ, IEC हार्मोनिक प्रतिरक्षा परीक्षण आवश्यकताहरू पूर्ण रूपमा पूरा गर्दछ र EMC प्रतिरक्षा परीक्षणको लागि आवश्यक उपकरणको रूपमा सेवा गर्दछ।
